Jordingsledere dimensioneres ud fra kravene i 60364-5-543.1.1 eller 543.1.2, men må ikke være mindre end 6mm2 Cu.
Jordleder kan vælges ud fra den største faseleder i installationen og giver indtil 16mm2 faseleder samme kvadrat til jordledere.
Alternativt kan man lave en beregning af jordledere med følgende formel (60364-5-543.1.2):

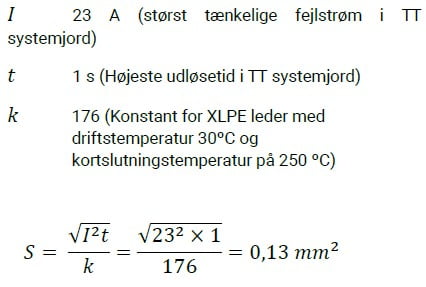

Hvis værdier indsættes, ses det tydeligt, at jordleder altid kan nøjes med at være 6mm2.
I 23A (Den størst tænkelige fejlstrøm i TT systemjord)*
t 1 s (Højeste udløsetid i TT systemjord)**
k 176 (Konstant for XLPE leder med driftstemperatur 30°C og kortslutningstemperatur på 250°C)
Bemærk! Aluminiumsleder må ikke anvendes som jordingsleder!
Sammenhæng mellem den maximale værdi af jordmodstanden og RCD’ens mærkeudløsestrøm:
Dette er den højeste tilladte modstand til jordelektrode.
Der bør tages højde for, om jorden er fugtig eller tør, og om det er vinter eller sommer.
Ved installation af SPD (transientbeskyttelse) skal der desuden tages hensyn til valg af ledertværsnit mellem hovedjordklemme og SPD, da nogle fabrikanter kan stille krav om større tværsnit.
Lær mere om jordingsledere og jordelektroder på vores kursus i Boligdimensionering.
—
* Den størst tænkelige fejlstrøm i TT systemjord. Dette er ud fra en betragtning om, at indsamlede tal fra målinger i boliger over hele landet viser at jordingslederen sjældent vil antage en bedre overgangsmodstand til jord end 10Ω (R). Spændingen i en bolig er 230V (U). Ohms Lov vil derfor vise at U/R=I –> 230/10 = 23A.
** Højeste udløsetid i TT systemjord. Iht. HD60364-4-41 pkt. 411.3.2.2 og Tabel 41.1 er den længste tilladte udløsetid 0,2 sekunder for en bolig med op til 63A for flere stikkontaker eller 32A med fastforbundet materiel. For at beregningen skal gælde for ‘worst case’ har vi valgt at tage den højst tilladte udløsetid. Her ser vi på pkt. 411.3.2.4., hvor der står at “I TT-systemer er en udkoblingstid, der ikke overstiger 1 s tilladt for forsyningskredse og for strømkredse, der ikke er dækket af 411.3.2.2.” Dermed sættes højeste udløse tid til 1 s. Så hvis denne beregning viser, at 6mm2 er tilstrækkeligt, vil det altid gælde.
Vær opmærksom på, at der udkommer nye udgaver af HD60364 hvert år, og der kan derfor være ændringer i krav eller henvisninger, som er sket siden dette indlæg blev skrevet. Find alle indlæg om ændringer i HD60364 på denne side: HD 60364 udgaver
