Installationer i områder med bad eller bruser er noget som langt de fleste, der arbejder i boliger og med nybyg beskæftiger sig med. Derfor er det meget interessant, at der netop på dette område er kommet ændringer til kravene.
Der er udgivet en ny udgave af kapitel 701 i december 2024. Den nye udgave findes endnu kun på engelsk. Den danske udgave forventes i løbet af 2025 og vil helt sikkert blive en del af håndbog 183:2025, altså 60364-samlingens udgave 10 som forventeligt udkommer i sommeren 2025.
Den nye udgave gælder dog allerede og kan følges. Man må dog også vente til den danske udgave udkommer.
Vi ser nærmere på ændringerne som det nye tillæg introducerer og sætter fokus på de krav til installationer i badeværelser, som afviger fra de normale regler i standarden.
Ændringer
Områdefordeling
-
- Tilladt materiel i områder
- Der er nogle nye krav til områdeinddeling for baderum. Der findes stadig område 0, 1 og 2.
Men i den nye udgave må man gerne placere f.eks. en vaskemaskine i område 1 – det måtte man ikke tidligere.
Man må altså gerne placere en vaskemaskine lige op ad en brusevæg. Dog kun så længe maskinen ikke er inde i område 0. Område 0 måles 120cm ud fra vandudtaget og 10cm op fra gulvet. Så vaskemaskinen vil skulle stå på en sokkel eller lignende. - Når man skal opmåle områderne, måles ud fra for begge tappesteder, hvis der er både fast bruser og håndbruser, og den ‘værste’ anvendes.

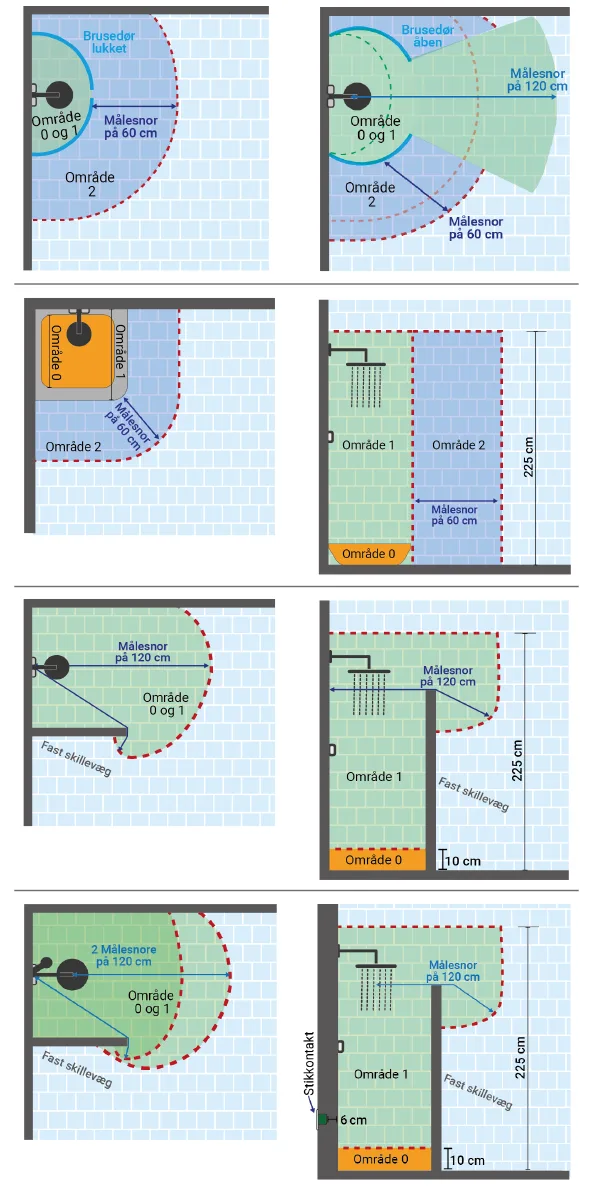

- Ved bruser med glasdør begrænser døren område 0, når den er lukket, og dermed udvider områderne sig, når dørene åbnes. Se figur nedenfor.
- Der er nogle nye krav til områdeinddeling for baderum. Der findes stadig område 0, 1 og 2.
- Området med bad eller bruser indskrænkes til 4 meter
- Et nyt krav beskriver, at området, hvor disse særlige regler gælder, kun strækker sig 4 meter, målt i en cirkel ud fra det faste vandudtag for badekar eller bruser. Det kaldes område 2.
- Kommer man længere ud end det, så har området ingen klassificering og tæller som er helt almindeligt område. Man kan dermed faktisk placere en eltavle i rummet, hvis den bare sidder mere end 4 meter fra vandudtaget.
- Tilladt materiel i områder
Område |
Krav |
IP-klasse |
|---|---|---|
| Område 0 | Nede i badekar + 10 cm op fra gulvet i brusekabinen inden for 120 cm. Kun materiel beskyttet ved SELV med 12V a.c eller 30V d.c. |
Min. IPX7 |
| Område 1 | Måles med snor 120 cm fra det faste vandaftapningssted og højst 225cm opad. Tilladt material kan være ventilator, håndklædevarmer og 230V downlight. Og nu vaskemaskiner. |
Min IPX4 |
| Område 2 | Måles 60 cm vandret ud fra kant af badekar eller bruser med bassin og højst 225cm opad. Stikkontakter skal installeres udenfor dette område. |
Min IPX4 |
| Udenfor område | Over 4 meter fra fast vandudtag er der ingen særlige krav | Kan materiel udsættes for vandsprøjt, skal det være min IPX5 |
Større afstand for dåser i væg
-
-
- Fremover skal man sørge for at der er 6 cm bag indmurede dåser i vægge, der støder op til badeværelset.
- Her har kravet indtil nu været 5 cm.
-
Ændrede krav for udligning
-
-
- Ifølge de nye krav kan man slippe for den supplerende beskyttende udligning i badeværelser, men kun hvis der er udført korrekt beskyttende potentialudligning i hele boligen inkl. baderum. Ellers gælder de sædvanlige krav altså stadig om at lave supplerende udligning.
- Laver man en udvidelse af installationen – f.eks. renoverer badeværelset – i en bygning med ældre installationer uden udligning, så SKAL du stadig lave den supplerende beskyttende potentialudligning.
- Afsnittet i 701, som før fastsatte kravet om altid at lave supplerende beskyttende potentialudligning i badeværelser er nemlig helt fjernet fra den nye udgave. Det har man gjort, netop fordi der er et krav til at udføre beskyttende potentialudligning i hele bygningen, og på den måde er installationen sikret.
- Vil du læse mere, så se vores indlæg om udligning.
-
De kommende ændringer betyder altså en del hvis man arbejder i boliger med installationer i badeværelser.
Husk at nye krav gælder for alle nye installationer – men også ved udvidelse og ombygninger.
Lær mere?
Vil du selv dykke ned i det nye tillæg til HD60364-7-701 kan den købes hos Dansk Standard på engelsk nu: Køb Tillæg DS/HD 60364-7-701:2024
Ellers bliver den en del af Håndbog 183:2025, som forventes midt på året 2025.
Vil du være klogere på disse nye krav andre ændringer i reglerne, så kan vi anbefale vores HD 60364 Opfølgningskursus og vores kursus i Dimensionering i Boliger.
