Hvis du projekterer UPS installationer, SKAL du læse med her.

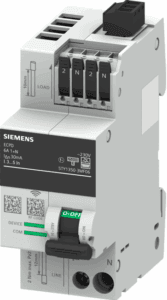

ECPD står for electronic circuit protection device og er virkelig en landvinding indenfor minikredsbrydere. Det er en kombineret minikredsbryder, RCD, måler og meget andet, der kan styres og programmeres via en app.
Det smarte består i, at en mikroprocessor detekterer og måler strømmen i kredsen. Derefter aktiveres en halvleder, der så afbryder for en overbelastning eller kortslutning. Dette sker på blot 50 mikrosekunder, hvor en normal minikredsbryder vil være måske 10 millisekunder eller mere om det.
100 gange hurtigere
Altså er ECPD-komponenten mere end 100 gange hurtigere. Energi-gennemslippet er nu så lavt, at den kan installeres ved 75kA uden backupbeskyttelse.
Tilmed kan kostslutningsudløseren programmeres til fx 3xIn, hvis din Ikmin er for lav. ECPD kan nemlig på strømstigningskurven se, om det er en kortslutning eller en inrush (indkoblingsstrøm fra fx LED), der er på spil. Tidligere skulle en minikredsbryder på fx 10A vælges med karakteristik C ud fra inrush-strømmen. Derved skal minikredsbryderen bruge op til 10xIn for at udkoble momentant.
Det har ofte været til stor frustration i UPS-installationer, da UPS-anlægget skal kunne udkoble minikredsbryderen ved en kortslutning (selektivitet) eller jordslutning (fejlbeskyttelse). Dette vil betyde, at UPS-anlægget i batteridrift skal kunne give 100A i kortslutningsstrøm når du vælger en 10A C, hvilket vil kræve et UPS-anlæg på 30-40kW, selvom belastningen kun fx er 6kW.
Når ECPD kan programmeres til fx 3xIn, kan du nu nøjes med en 10kW UPS-anlæg til løsningen for at sikre selektivitet og udkobling ved en kortslutning.
Giver større driftssikkerhed
ECPD koster betydelig mere end den almindelige minikredsbryder. De to kan heller ikke sammenlignes, da den kan skabe perfekt selektivitet grundet udkoblingshastigheden. Dette sikrer produktionen ved fejl, og samtidig kan du reducere din UPS-størrelse. Samlet set bliver løsningen både økonomisk attraktiv og også meget mere driftssikker.
Halvledere er ikke godkendt til adskillelse i henhold til DS/HD60364. Derfor er der indbygget fysisk adskillelse, der kan aflåses som du plejer for at arbejde spændingsløst i henhold til EN 50110-1 (L-AUS reglerne).
I videoen nedenfor kan du se nogle af de gængse udfordringer ved brug af traditionel MCB, og hvordan EPCD løser disse udfordringer samt giver flere yderligere fordele
Siemens er, så vi ved, de første, der kommer med dette produkt.
Læs mere om Siemens ECPD
Vil du vide mere om UPS-teknologi, så følg med i @Henrik Grønning‘s UPS-corner i vores nyhedsbrev, hvor han ofte giver gode råd og nyttig viden om UPS.
