ATS
ATS (automatic transfer switch) består af to kontaktorer eller maksimalafbrydere for de større systemer, der med deres egen styring kobler automatisk mellem de to forsyningstransformere, eller mellem transformer og en generator. Den er mekanisk eller elektrisk spærret og med 4 poler (TN-S eller TT) således de to net ALDRIG vil blive lagt sammen. Det tager typisk 0,4 – 1 sekund at koble og din belastning vil kortvarigt miste spændingen. Til gengæld koster en ATS 10-20% af en STS. Den kan indbygges i din tavle eller en separat kapsling.
STS

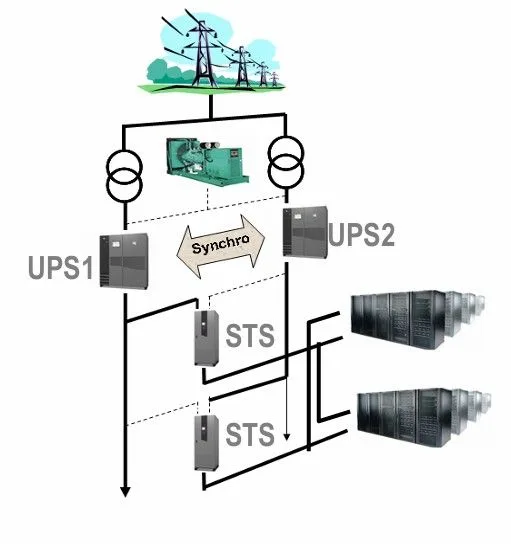

STS (static transfer switch) har samme funktion som en ATS. Når dine to forsyningstransformere har samme koblingsciffer d.v.s. er i fase, synkroniserer en STS mod de to forsyningsspændinger, og koblingen kan nu ske på ca. 1-2 ms, hvilket betegnes som blinkfri. Denne kan så anvendes til computere og anden særlig kritisk belastning der IKKE tåler at miste spændingen. Hvis de to transformere har en fasedrejning d.v.s. ikke i fase, vil STS stå med en alarm og koble på ca. 20ms for ikke at skade belastningen. STS leveres typisk i et kabinet fra leverandøren. STS giver størst værdi når dine transformere er i fase.
Så en STS er blinkfri og med ATS mister du kortvarigt spændingen. Begge typer fås fra kendte leverandører som ABB, Schneider, Eaton, Piller og Socomec og fra ca. 100Amp til ca. 3200Amp.
